前言
当 AI 大模型迈入十万亿参数时代，单颗英伟达 Rubin GPU 功耗突破2300W，单机柜功率密度飙升至350kW，传统风冷在热流密度、温控精度、能耗效率上已全面触顶。英伟达以全栈液冷技术构建从芯片级、系统级到数据中心级的完整热管理闭环，以45℃温水冷却、微通道冷板、无风扇全液冷、去冷机化四大核心突破，重新定义 AI 算力基础设施的散热标准。本文以深度技术解析 + 官方实拍图 + 结构原理图的形式，完整呈现英伟达液冷技术体系。
一、技术演进：从风冷妥协到全液冷革命的三代跃迁
英伟达液冷技术伴随算力爆炸完成三次战略升级，从选配方案成为 AI 算力刚性标配：
1.1 萌芽期（2022 年前）：风冷为主，液冷选配
- 散热方案：传统风冷 + 定制化液冷选配，液冷仅覆盖 GPU 核心，热覆盖率 < 50%
- 局限：高负载频繁降频，PUE≥1.3，无法支撑高密度集群1.2 发展期（2023-2025，Blackwell 架构）：液冷优先，混合散热
- 散热方案：冷板式直触液冷为主，覆盖 80%-90% 热源（GPU、CPU、NVLink），电源、存储保留少量风冷
- 功率突破：GB300 单 GPU 1400W，单机柜 128-132kW，PUE 降至 1.1 左右
- 核心特征：冷板独立设计，多芯片分立式散热，引入 CDU 冷却分配单元
1.3 成熟期（2026 年起，Vera Rubin 架构）：100% 全栈液冷，无风扇化
- 散热方案：全液冷全覆盖，取消所有风扇、软管、冗余线缆，GPU/CPU/NVLink 交换机 / 光模块全组件液冷
- 极限功率：单 GPU 2300W，单机柜≥350kW，PUE 低至 1.05-1.08
- 革命设计：三无架构（No Fans/No Hoses/No Cables）、一体化大冷板、微通道 MLCP 技术
二、芯片级液冷：微通道冷板 + 超低阻热路径，突破热流密度极限
针对 2300W 芯片的极端热流密度（>150W/cm²），英伟达从材料、结构、界面三层重构底层散热体系。

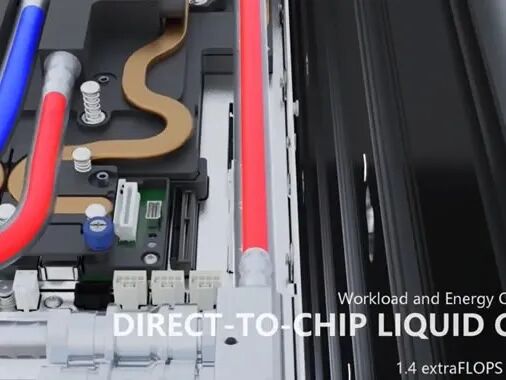

2.1 MLCP 微通道液冷板：芯片级散热核心

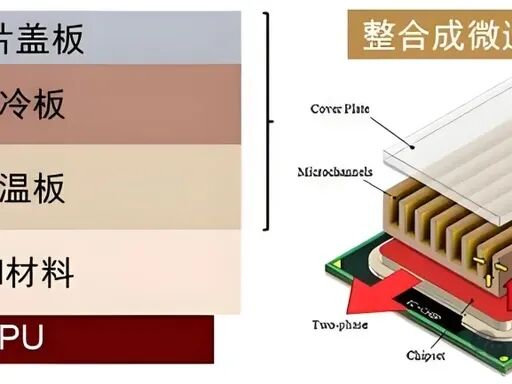

技术定义：Micro-Channel Liquid Cooling Plate（MLCP），将封装盖与冷板一体化，内置50-200μm微米级流道网络。核心优势：
- 传热路径从 5 层（芯片→TIM→盖→均热板→冷板→流体）压缩至 2 层（芯片→微通道流体），总热阻降至 0.03℃・cm²/W，降低 70%
- 换热面积提升 10 倍，散热能力达2500W / 芯片，热流密度突破 500W/cm²
- 材质：99.99% 高纯度铜（导热系数 400W/m・K），真空钎焊 + 激光蚀刻工艺
2.2 热界面材料（TIM）：液态金属 + 高导凝胶双路线
- 液态金属 TIM（信越 X 系列）：导热系数 >40W/m・K，热阻 < 0.05℃・cm²/W，10 年无干化、无腐蚀
- 高导凝胶 TIM：适配振动场景，压缩率 30%-50%，界面接触率≥95%
- 应用：Rubin 芯片与 MLCP 冷板间直触填充，消除空气间隙热阻

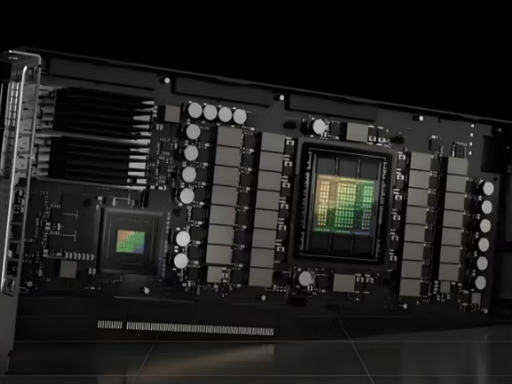

2.3 芯片级热设计：倒装焊 + 均热层 + 热点抑制
- 封装结构：FC-BGA 倒装焊 + 硅中介层 + 超薄均热板，热扩散路径缩短 80%
- 热点控制：芯片核心区嵌入铜柱阵列，热点温差 < 5℃，避免局部过热触发功耗墙
- 温控精度：±1℃ 级精准控温，芯片稳定在 45-55℃最佳区间

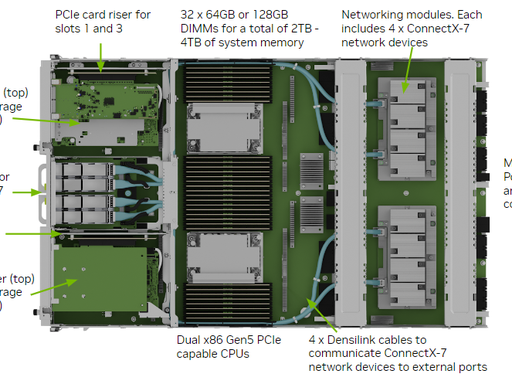

三、系统级液冷：三无模块化架构，重构服务器散热形态
Vera Rubin 平台以去风扇、去软管、去线缆的三无设计，实现系统级液冷最优解，彻底解决大规模部署的可靠性与维护痛点。
3.1 无风扇全液冷：100% 热源覆盖
- 取消所有服务器风扇，消除 15%-20% 风扇寄生功耗，算力利用率提升 10%
- 液冷覆盖清单：Vera CPU、Rubin GPU、NVLink6 交换机、Spectrum-X 交换机、BlueField-4 DPU、OSFP 光模块
- 噪音：从 85dB 降至45dB 以下，机房环境彻底优化

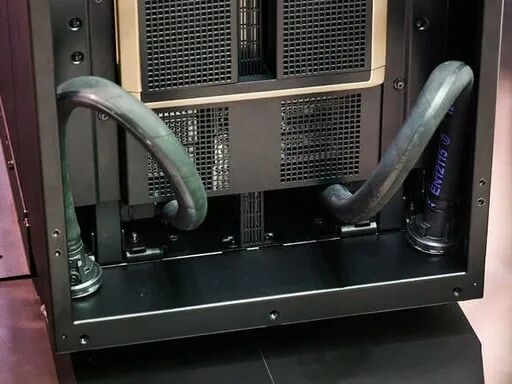

3.2 无软管硬连接：歧管 + 盲插快拆（UQD）
- 抛弃 EPDM 橡胶软管，采用内部液体歧管 + NVQD03 盲插接头
- 维护效率：服务器插拔时间从100 分钟→6 分钟，效率提升 18 倍
- 可靠性：消除软管老化、震动泄漏风险，系统 MTBF>100 万小时

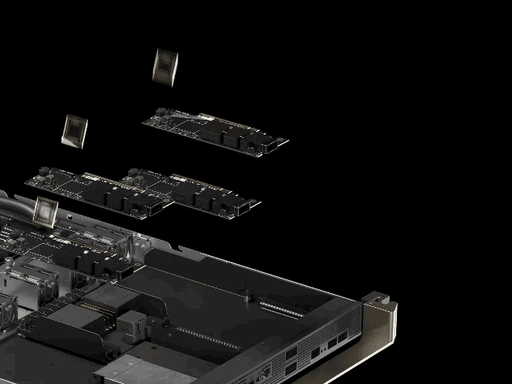

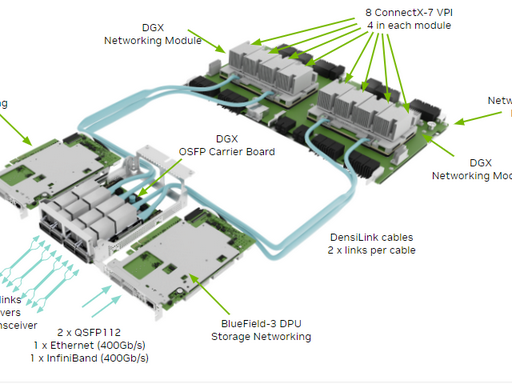

3.3 无线缆化：集成化布线 + 冷板空间优化
- 重构内部布线，取消冗余线缆，为冷板、流道预留 **30%** 额外空间
- 供电：800V 高压直流 + 母线盲插，减少线缆损耗，适配 350kW 机柜功率

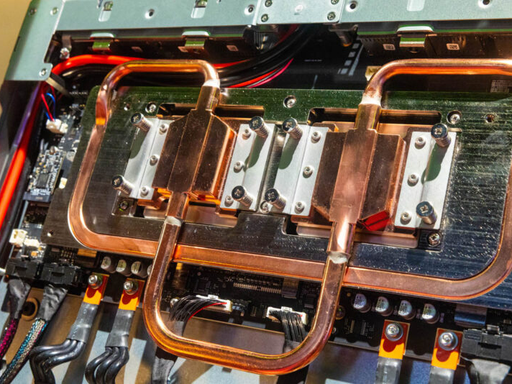

3.4 一体化大冷板：1 板覆盖 1CPU+2GPU

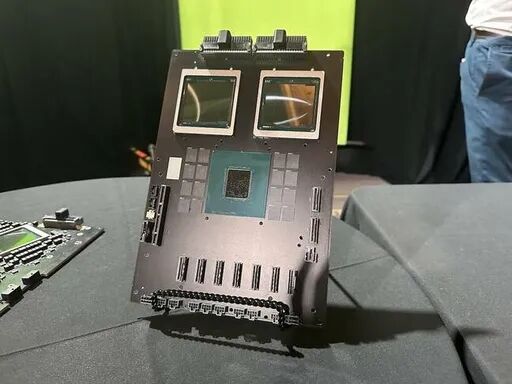

- 放弃 GB300 “单芯片单冷板” 设计，采用一体化大冷板，同时覆盖 1 颗 Vera CPU+2 颗 Rubin GPU
- 优势：减少 40% 流体接头，流阻降低 30%，温度均匀性提升至 < 3℃
四、机柜级液冷：CDU + 流体分配，构建兆瓦级散热集群

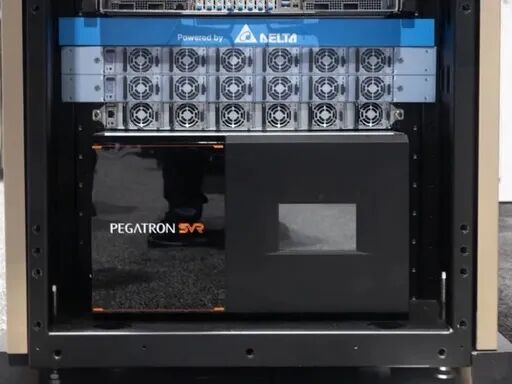

4.1 CDU 冷却分配单元：液冷系统的 “心脏”
- 核心功能：冷却液循环、压力 / 流量 / 温度调控、泄漏检测、冷热侧隔离换热
- 流量精度：±2%，单 GPU 流量 4.5L/min
- 介质：水 + 乙二醇（30%）+ 缓蚀剂，适用 - 20℃~60℃环境
4.2 流体分配网络：并联 + 精准控流
- 架构：机柜级主歧管→刀片级分液器→芯片冷板三级并联分配
- 控制：每个冷板配流量调节阀，根据芯片负载动态调节，避免流量不均
- 压降：系统总压降 < 1.5bar，降低 CDU 泵功耗

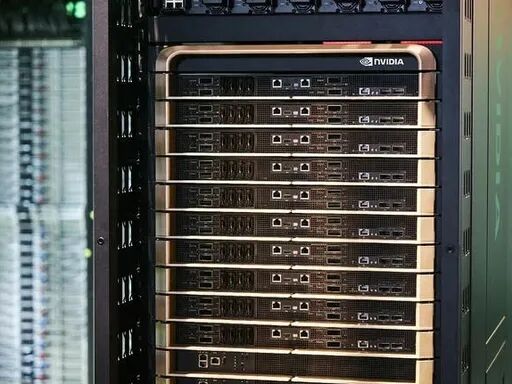

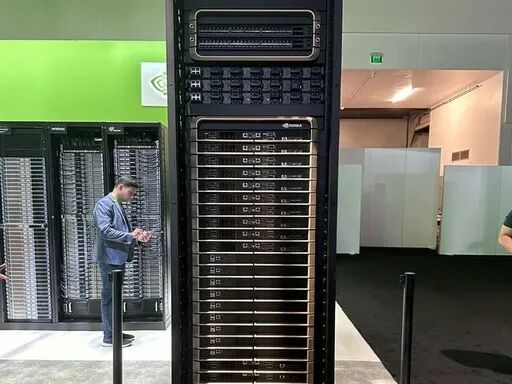

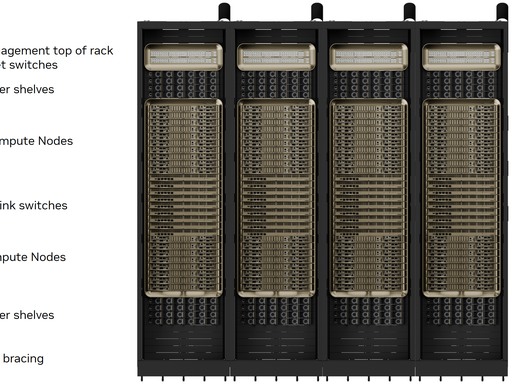

4.3 机柜架构：Rubin NVL72 全液冷机柜
- 规格：42U 标准机柜，内置 18 个计算托盘 + 9 个 NVLink 交换机托盘NVIDIA
- 功率：Max-P 模式350kW / 柜，重量 1.8 吨
- 部署：支持兆瓦级 AI 工厂集群，40 机柜组成 1Pod，总功率 14MW
五、数据中心级液冷：45℃温水冷却 + 去冷机化 + 余热回收
5.1 45℃温水冷却：颠覆传统低温制冷逻辑
- 进水温度标准：45℃±2℃（传统风冷 / 液冷 7-15℃）
- 去冷机化（Chiller-less）：无需冷水机组，直接通过干冷器 + 自然冷却散热
- 能效：冷却能耗降低70%，数据中心 PUE 稳定 1.05-1.08
5.2 冷热回路隔离：安全 + 高效双重保障
- 双回路设计：IT 侧封闭回路（乙二醇水溶液）+ 机房侧冷却回路（纯水）
- 隔离换热：通过 CDU 内部板换器换热，杜绝冷却液泄漏风险，保护 IT 设备
5.3 余热回收：绿色算力闭环
- 回收效率：液冷余热85% 可回收，温度 40-45℃适配园区供暖、生活热水、工业预热
- 案例：谷歌 GB300 集群余热供暖，年节省电费超120 万美元
六、生态与标准：开放架构 + 产业协同，加速液冷普及
6.1 主导行业标准：SFF-TA-1001 液冷接口规范
- 统一冷板尺寸、快插接头、流道接口、CDU 通信协议
- 解决兼容性痛点，降低 ODM/OEM 厂商开发门槛，液冷产品上市周期缩短50%
6.2 全球生态伙伴：全产业链协同
- 冷板 / CDU：Vertiv、施耐德、CoolIT、英维克、申菱环境
- 制造：富士康、鸿佰、和硕、广达（液冷服务器 ODM）
6.3 MGX 模块化参考设计
- 合作伙伴可快速定制液冷方案，适配 GB300、Rubin 全平台
七、技术价值：算力、能效、成本的三维重构
7.1 算力性能跃升
- 无降频运行：GPU 持续满功耗输出，大模型训练速度 +15%-20%，推理延迟-30%
- 密度提升：单机柜算力 ×3，同等算力占地 -75%
7.2 能效与 TCO 优化
- 能耗：数据中心年能耗 -25%，大型集群年省电费超千万美元
- 成本：液冷前期投资高 35%，但1.5 年回收成本，5 年 TCO-20%
7.3 产业格局重塑
- 液冷从 “选配” 变为 AI 算力刚需，2026 年全球 AI 液冷市场 ≥170 亿美元 ，年增速 50%+
- 技术壁垒提升，具备微通道、高精度 CDU 研发能力的头部企业主导市场
八、未来展望：浸没式 + CPO+AI 热管理的下一代突破
- 浸没式液冷规模化2027 年 Rubin Ultra 平台采用两相浸没液冷，单机柜功率600kW+
- CPO + 液冷深度融合
- 为 Spectrum-X CPO 交换机光模块精准散热，支撑1.6Tbps超高速互联
- AI 智能热管理大模型预测芯片发热，动态调节流量 / 温度，散热效率再 +15%
结语
英伟达全栈液冷并非单一散热技术升级，而是从芯片材料、系统架构到数据中心基础设施的全维度革命。以45℃温水冷却、微通道 MLCP、三无模块化、去冷机化为核心，彻底破解 AI 算力爆发的热管理瓶颈，推动数据中心从 “风冷时代” 全面迈入液冷原生时代。随着 Vera Rubin 平台 2026 年 Q3 大规模交付，全栈液冷将成为支撑 AGI、超算、云计算的核心基础设施，重塑全球算力产业格局。
